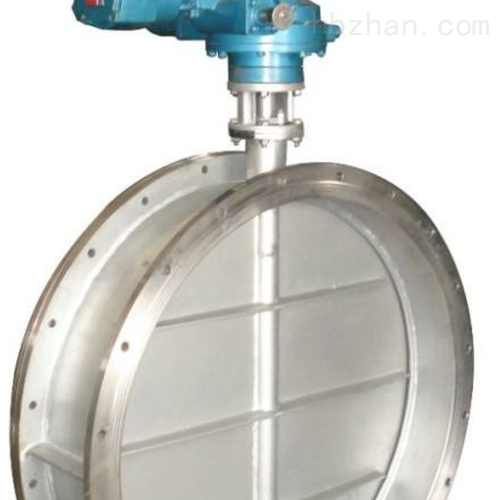

D941W电动通风蝶阀

  • 更新时间:  2020-04-16
  • 产品型号:
  • 简单描述
  • D941W电动通风蝶阀本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小;蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象;本阀可配备各种驱动装置,如手动装置、电动装置、气动装置、推杆装置等。本阀阀芯可做成双门或百叶式,以满足不同用户的要求。
详细介绍

一、产品性能:
      D941W电动通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转,从而达到开头或调节目的。D941W电动通风蝶阀广泛用于冶金、建材、电国力、矿山、石化等工业管线,对气体介质起控制或调节作用。TD941W 电动通风蝶阀采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便;本阀驱动力矩小,启闭灵活,操作方便可靠;本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小;蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象;本阀可配备各种驱动装置,如手动装置、电动装置、气动装置、推杆装置等。本阀阀芯可做成双门或百叶式,以满足不同用户的要求。

二、主要性能参数:

公称压力(MPa)0.05
壳体试验压力0.1
适用温度450℃;600℃;900℃
适用介质热风、烟气、燃气
介质流速≤50m/s
泄漏1

三、阀板阀体选用材质表

介质温度≤450℃≤600℃
阀体材料锰钢或铬铬钼铬钼钢、铬镍钛钢
蝶板材料锰钢或铬铬钼铬镍钛不锈钢
阀轴材料铬不锈钢铬镍钛不锈钢

四、主要连接尺寸及重量

DNDD1n-dobL重量
D41D341D941
2003202808-1816140344278
25037533512-1816140384683
30044039512-2216170485493
35049044512-2216170566495
40054049516-2216190738198
45059555016-221619081110140
50064560020-221619099128179
60075570520-2618210127157213
70086081024-2618210152199267
80097592024-3018210182229326
9001075102024-3018250240287385
10001175112028-3018250383430528
11001275122028-3018250 620682
12001375132032-3018250 765827

验货卸货须知:
    仔细对照与订购时的产品是否一样,及包装箱有没有破损等;选用适合的方式和工具,防止产品变形或损坏;我公司十分注重服务问题,为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标,以合作关系开发好产品。无论您询问产品设计原理、价进度格、工艺、运输路线等任何问题,都有专一的客户服务人员为您解答。
